Tipo perdita del piatto di S S di pressione bassa di progettazione del preriscaldatore di aria/struttura compatta

Tipo perdita del piatto di S S di pressione bassa di progettazione del preriscaldatore di aria/struttura compatta

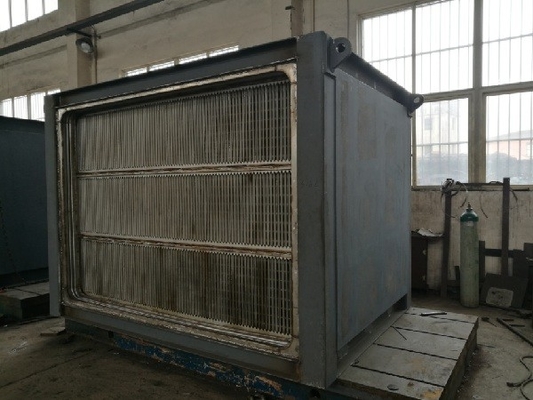

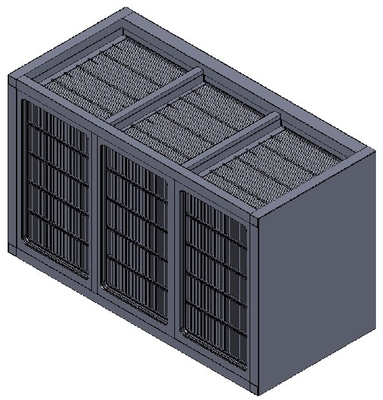

Il preriscaldatore del piatto dell'acciaio inossidabile è un alto tipo efficiente & economizzatore d'energia avanzato di preriscaldatore, che presenta i vantaggi di alto trasferimento di calore efficiente, di perdita di pressione bassa, della struttura compatta, della resistenza della corrosione, del tempo di impiego lungo, dell'accumulazione bassa della fuliggine, della pulizia facile, ecc. Può evitare non solo il scoppiato del tubo di trasferimento di calore dovuto temperatura elevata, corrosione di bassa temperatura, il blocco-su facile ed il guasto prematuro di scambiatore di calore del condotto termico, ma anche il grande volume e breve il tempo di impiego rispetto allo scambiatore di calore del tubo.

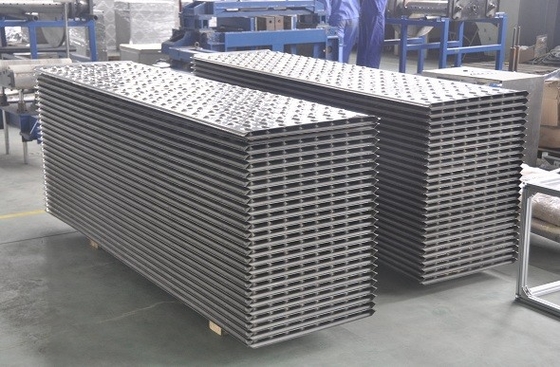

Il preriscaldatore del piatto dell'acciaio inossidabile sostituisce il tubo ed il condotto termico tradizionali dagli strati del piatto come componenti del trasferimento di calore. Intossichi e ventili (il calore di trasferimento del gas di carbone) attraverso gli strati del piatto in cui il liquido fluido e freddo caldo completamente è separato. La superficie della parete del canale di scorrimento continua cambiare e provoca la turbolenza migliorata di liquido scorrente in moda da migliorare la prestazione di trasferimento di calore. Inoltre, lo strato del piatto ha una superficie regolare e si vanta più in basso sporcando la resistenza.



Principio/flusso del lavoro

• Per l'industria siderurgica: Il preriscaldatore del piatto dell'acciaio inossidabile è utilizzato per il sistema doppio di preriscaldamento della stufa di corrente d'aria calda nell'altoforno, in cui il preriscaldatore di aria ed il preriscaldatore del gas di carbone sono sistemati. Il gas di combustione a circa 300℃ esaurito dalla stufa di corrente d'aria calda, è consegnato esclusivamente nel preriscaldatore di aria e nel preriscaldatore del gas di carbone parallelamente per preriscaldare il gas di carbone e dell'aria fino a 190℃ prima che siano condotti nella stufa di corrente d'aria calda per combustione e raffreddare il gas di combustione intorno a 140℃ prima che sia scaricato dalla pila.
• Per industria petrochimica 1: Il preriscaldatore del piatto dell'acciaio inossidabile è utilizzato per il sistema di recupero di cascami di calore del radiatore, in cui il preriscaldatore di aria del piatto è sistemato. Il gas di combustione caldo esaurito dal radiatore è condotto nel preriscaldatore di aria a preriscaldare l'aria prima che sia introdotto nel radiatore per combustione. Poi il gas di combustione è condotto nella bassa temperatura & nel preriscaldatore di aria resistente alla corrosione del piatto dello smalto, in cui il gas di combustione è raffreddato a 100℃ e poi è scaricato dal camino.
• Per industria petrochimica 2: Il preriscaldatore del piatto dell'acciaio inossidabile è utilizzato nel sistema di preriscaldamento del gas di scarico dell'inceneritore, in cui il preriscaldatore del gas di scarico del piatto è sistemato. Il gas di combustione caldo esaurito dall'inceneritore è condotto nel preriscaldatore del piatto del gas di scarico del piatto a preriscaldare il gas di scarico prima che sia condotto nell'inceneritore per combustione. Mentre il gas di combustione è condotto nel preriscaldatore o nell'economizzatore di aria per raffreddamento, dove il gas di combustione è raffreddato intorno a 100℃ e poi è scaricato dal camino.



Specificazione

Portata dei media Nm3/h
Portata del gas di combustione Nm3/h Nm3/h
Temperatura dell'entrata di progettazione del ℃ di media
Temperatura dello sbocco di progettazione del ℃ di media
Temperatura del ℃ del gas di combustione dell'entrata
Temperatura del ℃ del gas di combustione dello sbocco
Resistenza del lato del gas di combustione & PA di perdita
Resistenza di media & PA laterali di perdita
Quantità di progettazione di chilowatt di scambio termico
Modello	QYDYD
Materiale dello strato del piatto	304, 316L, 2205/di 1mm conforme alle condizioni di lavoro
Materiale delle coperture	Q235B







Vantaggio

1. Prestazione efficiente del trasferimento di calore: Il tipo componente del piatto del trasferimento di calore ha un coefficiente di trasferimento di calore globale 1-3 volte più superiore a quella della componente tubolare e di 30%~100% del trasferimento di calore superiori a quella del tipo del tubo del calore. In vista che la temperatura e la dimensione cambiano prima e dopo il processo del riscaldamento, il canale di scorrimento variabile è destinato per assicurare il coefficiente di trasferimento di calore globale ottimizzato ed il calo minimizzato della resistenza.
2. Perdita di pressione bassa: Con la stessa area di scambio termico, l'area di flusso del tipo del piatto è 5 volte più grande di quella del tipo corrente preriscaldatore del tubo del calore. Quando il medium entra nel tipo preriscaldatore del piatto, incontra meno grazie di goccia della resistenza al canale diritto, alla più grande area di flusso ed alla più breve distanza. Il canale di scorrimento variabile è destinato per assicurare il coefficiente di trasferimento di calore globale ottimizzato e la goccia minimizzata della resistenza. Rispetto al tipo preriscaldatore del condotto termico, il tipo del piatto ha ridotto la goccia della resistenza di 20%-60%, che è soltanto 40%-60% del tipo tubolare.
3. Buona resistenza contro temperatura elevata: La componente del trasferimento di calore del preriscaldatore del piatto è fatta di alto acciaio inossidabile termoresistente e può funzionare sicuro ad una temperatura fino a 450℃.
4. Alta affidabilità: La progettazione del preriscaldatore del piatto impedisce la corrosione del punto di rugiada ed il materiale da costruzione è altamente resistente contro temperatura elevata. La progettazione di canale di flusso prende le caratteristiche del gas di carbone in considerazione ed elimina l'area morta. L'ugello dell'entrata del gas è sollevato e ricoperto e una velocità di flusso adeguata si applica per evitare l'abrasione agli strati del piatto. Tutto questi contribuiscono all'affidabilità notevolmente migliore
5. Insudiciamento basso: Con lo speciale la progettazione ondulata e la superficie regolare del trasferimento di calore, il tipo preriscaldatore del piatto appena ha fuliggine accumulata.
6. Struttura compatta: Il preriscaldatore del piatto è di alto rapporto compatto. Per tipo tubolare (tipo del condotto termico), è circa 60m2/m3 mentre per il preriscaldatore del piatto, è 160m2/m3, che è intorno 3 volte più su.



Caso tipico 1

il combustibile infornato carbone del gas naturale della caldaia 150t/h migliora, a Sinopec Jiujiang Corp.

No.	Oggetto	Unità
	Modello no QYDYD-16-145-25153V
1	Temperatura di progettazione	℃	300
2	Pressione di progettazione	kpa	10
3	Pressione di prova	kpa	30
4	Flusso d'aria	Nanometro3 /h	147200
5	Flusso del gas di combustione	Nanometro3 /h	198000
6	Temperatura della presa d'aria	℃	30
7	Temperatura dello scarico dell'aria	℃	131
8	Temperatura dell'entrata del gas di combustione	℃	200
9	Temperatura dello sbocco del gas di combustione	℃	130
10	Capacità di progettazione dello scambio termico	chilowatt	5425
11	Spessore dello strato del piatto	millimetro	1,0
12	Materiale di piatto		SS304
13	Materiale di Shell		Q235B

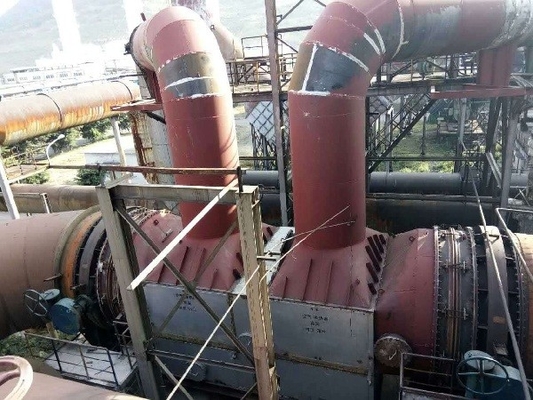

Caso tipico 2

l'altoforno #3 migliora il progetto, la scienza degli acciai di Fangda & la tecnologia speciali il Co., srl.

Specificazione		Preriscaldatore di aria	Preriscaldatore del gas di carbone
Modello no.		QYDYD-162-183-1965H	QYDTD-202-204-2482M
Temperatura di progettazione	℃	450	450
Pressione di esercizio	kpa	12	10
Pressione di progettazione	kpa	20	20
Pressione di prova	kpa	30	30
Flusso medio	Nanometro3 /h	46000	69000
Flusso del gas di combustione	Nanometro3 /h	42522	56978
Temperatura media dell'entrata di progettazione	℃	20	55
Temperatura dello sbocco medio di progettazione	℃	180	180
Temperatura dell'entrata del gas di combustione	℃	281	281
Temperatura dello sbocco del gas di combustione	℃	135	135
Perdita di resistenza del lato del gas di combustione	PA	≤700	≤800
Perdita laterale di resistenza di media	PA	≤700	≤1000
Materiale di piatto		316L/304, 1mm	32205/316L, 1mm
Materiale di Shell		Q235B	Q235B
