Scambiatore di calore saldato ondulato del piatto delle lamine di metallo per petrolio & gas

Scambiatore di calore saldato ondulato del piatto delle lamine di metallo per petrolio & gas

Lo scambiatore di calore a blocchetti & Pieno-saldato del piatto è un nuovo prodotto nella famiglia compatta dello scambiatore di calore.

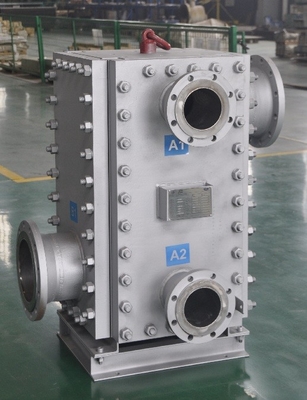

Il pacco del piatto completamente saldato con gli strati del piatto è montato in una struttura di 4 pannelli laterali serrati con un piatto superiore e una pressione sostenente della base di appoggio. I pannelli laterali sono forniti degli ugelli con l'entrata e lo sbocco fluidi.

dovuto la struttura Bolt-collegata, i piatti possono essere smontati facilmente per pulizia e manutenzione facili del pacco del piatto.

Gli strati del piatto sono saldati l'un l'altro senza alcuna guarnizione utilizzata, in modo da può essere applicata per le applicazioni di pressione & di temperatura elevata.

Il profilo ondulato dello strato del piatto causa la turbolenza pesante del liquido, in modo dal coefficiente di trasferimento di calore è 2-4 volte dello scambiatore di calore convenzionale delle coperture & del tubo. Nella stessa condizione di lavoro, l'area richiesta per trasferimento di calore è soltanto 25-30% dello scambiatore di calore convenzionale delle coperture & del tubo.

Principio/flusso del lavoro

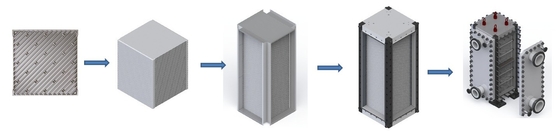

Le lamine di metallo sottili sono premute per produrre i piatti ondulati e poi una pila di tali piatti ondulati è saldata uno un altro e formare così lo scambiatore di calore a blocchetti & completamente saldato del piatto. Gli strati vicini stabiliscono nel fratempo i canali stretti e tortuosi e che permettono che il fluido operante attraversi. Il liquido fluido e caldo freddo attraversa i suoi propri canali nell'ordine. I canali freddi e caldi sono separati naturalmente dallo strato, dove lo scambio termico ha luogo.

Attribuibile al principio di funzionamento & della struttura, questo tipo di PHE è descritto dalla struttura compatta, piccola orma, alta efficienza del trasferimento di calore, l'operazione flessibile, l'ampia applicazione, perdita a calore ridotto, installazione & pulizia facile, ecc.

Specificazione

Vantaggio

1. Alto coefficiente di trasferimento di calore – nello stesso stato del limite di perdita di pressione, il coefficiente di trasferimento di calore è 2-4 volte dello scambiatore di calore delle coperture & del tubo;
2. Risposta di piccola dimensione & rapida della struttura compatta – a controllo;
3. Leggero – costo riduttore del metallo prezioso;
4. Il laser ha saldato il pacco dello strato del piatto – alta pressione & resistenza al calore;
5. La turbolenza può essere causata anche nel caso di a bassa velocità. Insudiciamento basso dovuto la forza di taglio grande sulla superficie della parete dello strato.
6. Il flusso multiplo può entrare nelle direzioni opposte – l'efficienza di scambio termico può notevolmente essere aumentata e la temperatura vicina di approccio è raggiunta;
7. Distribuzione anche di liquido – l'efficienza del trasferimento di calore è aumentata e la resistenza di flusso è diminuita;
8. Pannelli laterali smontabili & cuciture visibili della saldatura al centro – pulizia & manutenzione facili;
9. Esperienza ricca nei prodotti sicuri & affidabili di fabbricazione –;
10. Abbondanza delle azione sulle componenti – termine d'esecuzione riduttore;
11. Alta efficienza della gestione – basso costo sui prodotti.
